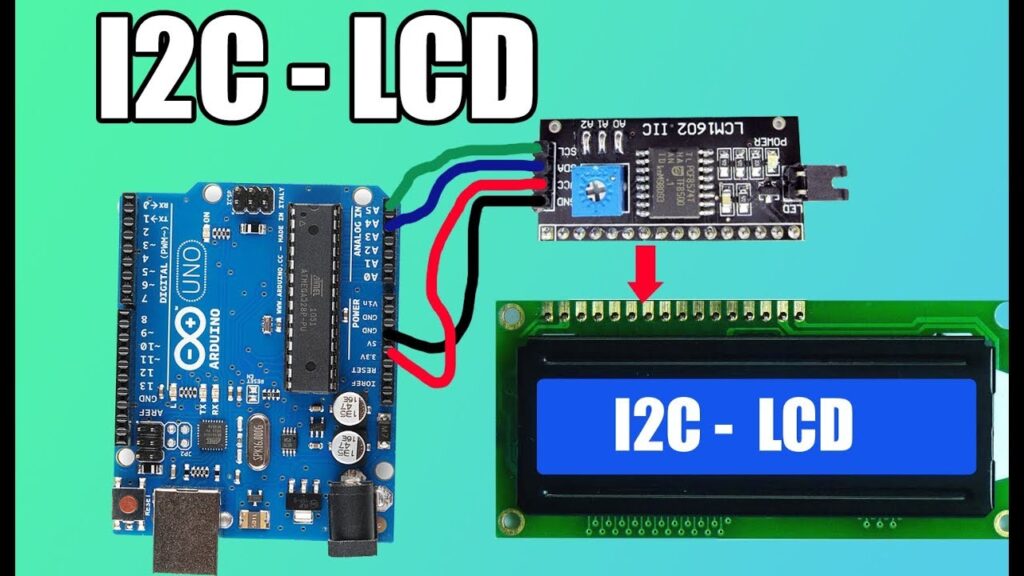

Introducción a las Pantallas LCD y Arduino
Las pantallas LCD son componentes electrónicos muy utilizados en proyectos de Arduino. Permiten mostrar información de manera visual y son ideales para diversas aplicaciones, desde proyectos simples hasta sistemas más complejos. Si eres un principiante en el mundo de la electrónica y la programación, esta guía te llevará paso a paso a través del proceso de escribir en una pantalla LCD utilizando Arduino.
Materiales Necesarios
Antes de comenzar, asegúrate de tener a mano los siguientes materiales:
- Arduino Uno (o cualquier otra placa de Arduino)
- Pantalla LCD 16×2 (con controlador HD44780)
- Cables de conexión (jumper wires)
- Protoboard (opcional, pero recomendado para facilitar las conexiones)
- Resistor de 10k ohmios (para el potenciómetro, si es necesario)
- Fuente de alimentación (puedes usar el USB de tu computadora)
¿Qué es una Pantalla LCD?
Una pantalla LCD (Liquid Crystal Display) es un dispositivo que utiliza cristales líquidos para mostrar información. En el contexto de Arduino, las pantallas LCD más comunes son las de 16×2, que pueden mostrar hasta 16 caracteres en 2 líneas. Este tipo de pantalla es ideal para mostrar mensajes simples, datos de sensores o cualquier otra información que desees visualizar.
Conexión de la Pantalla LCD al Arduino
Para poder escribir en una pantalla LCD, primero debemos conectarla correctamente a la placa de Arduino. A continuación, se detallan los pasos para realizar las conexiones:
Diagrama de Conexiones
Aquí tienes un diagrama básico de cómo conectar la pantalla LCD a tu Arduino:
- VSS (pin 1) → GND (tierra)
- VDD (pin 2) → +5V (voltaje positivo)
- V0 (pin 3) → Potenciómetro (conectado a GND y +5V)
- RS (pin 4) → Pin digital 12 del Arduino
- RW (pin 5) → GND (modo escritura)
- E (pin 6) → Pin digital 11 del Arduino
- D0 (pin 7) → No se usa
- D1 (pin 8) → No se usa
- D2 (pin 9) → Pin digital 5 del Arduino
- D3 (pin 10) → Pin digital 4 del Arduino
- D4 (pin 11) → Pin digital 3 del Arduino
- D5 (pin 12) → Pin digital 2 del Arduino
- D6 (pin 13) → No se usa
- D7 (pin 14) → No se usa
- A (pin 15) → +5V (para luz de fondo)
- K (pin 16) → GND (para luz de fondo)
Ejemplo de Conexiones
Un ejemplo de cómo podrían verse las conexiones en un protoboard sería el siguiente:
- Coloca la pantalla LCD en el protoboard.
- Conecta los pines de la pantalla LCD a los pines correspondientes del Arduino utilizando los cables de conexión.
- Asegúrate de que todas las conexiones estén firmes y bien aseguradas.
Programación del Arduino para Escribir en la Pantalla LCD
Una vez que la pantalla LCD esté correctamente conectada, el siguiente paso es programar el Arduino. Para ello, utilizaremos la biblioteca LiquidCrystal, que facilita la interacción con la pantalla.
Instalación de la Biblioteca LiquidCrystal
La biblioteca LiquidCrystal ya viene incluida en el entorno de desarrollo de Arduino, por lo que no necesitas instalar nada adicional. Solo necesitas incluirla en tu código.
Código de Ejemplo
A continuación, te mostramos un código básico que te permitirá escribir en la pantalla LCD:
#include
// Inicializa la biblioteca con los pines que se han conectado
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
// Configura el número de columnas y filas de la pantalla LCD
lcd.begin(16, 2);
// Imprime un mensaje en la primera línea
lcd.print("Hola, Arduino!");
}
void loop() {
// No se necesita hacer nada en el bucle
}
En este código, se inicializa la biblioteca LiquidCrystal y se configuran los pines que hemos utilizado para las conexiones. En la función setup(), se establece el tamaño de la pantalla y se imprime el mensaje «Hola, Arduino!» en la primera línea de la pantalla.
Funcionamiento del Código
Veamos en detalle cómo funciona el código anterior:
Inicialización de la Pantalla
En la línea LiquidCrystal lcd(12, 11, 5, 4, 3, 2);, estamos creando un objeto llamado lcd que representa nuestra pantalla. Los números en los paréntesis corresponden a los pines digitales de Arduino que hemos conectado a la pantalla.
Configuración de la Pantalla
En la función setup(), utilizamos lcd.begin(16, 2); para configurar la pantalla, indicando que tiene 16 columnas y 2 filas. Esto es fundamental para que el Arduino sepa cómo manejar la pantalla.
Escribiendo en la Pantalla
Con el comando lcd.print("Hola, Arduino!");, le decimos al Arduino que muestre el mensaje «Hola, Arduino!» en la pantalla. Puedes cambiar este texto por cualquier otro que desees mostrar.
Funciones Adicionales para Personalizar el Texto en la Pantalla
La biblioteca LiquidCrystal ofrece una variedad de funciones que te permiten personalizar aún más lo que aparece en la pantalla LCD. Aquí te presentamos algunas de las más útiles:
Limpiar la Pantalla
Si deseas borrar el contenido actual de la pantalla, puedes utilizar la función lcd.clear();. Esto es útil si quieres mostrar un nuevo mensaje sin que el anterior interfiera.
Posicionar el Cursor
Para mover el cursor a una posición específica de la pantalla, utiliza lcd.setCursor(columna, fila);. Por ejemplo:
lcd.setCursor(0, 1); // Mueve el cursor a la primera columna de la segunda fila
lcd.print("Arduino es genial!");
Mostrar Caracteres Especiales
También puedes crear y mostrar caracteres personalizados. Para esto, primero defines un carácter en un arreglo de bytes y luego lo muestras. Por ejemplo:
byte customChar[8] = {
0b00000,
0b00110,
0b00110,
0b01111,
0b01111,
0b00110,
0b00000,
0b00000
};
lcd.createChar(0, customChar); // Crea el carácter en la posición 0
lcd.setCursor(0, 0);
lcd.write(byte(0)); // Muestra el carácter personalizado
Ejemplos Prácticos de Uso de Pantallas LCD con Arduino
Ahora que conoces cómo escribir en una pantalla LCD con Arduino y cómo personalizar el texto, veamos algunos ejemplos prácticos donde puedes aplicar estos conocimientos.
Ejemplo 1: Medidor de Temperatura
Imagina que quieres crear un medidor de temperatura que muestre la lectura en la pantalla LCD. Para esto, necesitarías un sensor de temperatura, como el LM35 o el DHT11. A continuación, te mostramos un esquema básico de cómo podría ser el código:
#include
#include
#define DHTPIN 2 // Pin donde está conectado el sensor DHT
#define DHTTYPE DHT11 // Tipo de sensor
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
DHT dht(DHTPIN, DHTTYPE);
void setup() {
lcd.begin(16, 2);
dht.begin();
}
void loop() {
float temp = dht.readTemperature();
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Temp: ");
lcd.print(temp);
lcd.print(" C");
delay(2000); // Espera 2 segundos antes de actualizar
}
Ejemplo 2: Temporizador
Otro proyecto interesante podría ser un temporizador. Utilizando un botón, puedes iniciar un temporizador que muestre el tiempo transcurrido en la pantalla LCD. El código básico podría ser el siguiente:
#include
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
unsigned long startTime;
void setup() {
lcd.begin(16, 2);
pinMode(2, INPUT_PULLUP); // Configura el pin 2 como entrada
}
void loop() {
if (digitalRead(2) == LOW) { // Si se presiona el botón
startTime = millis(); // Guarda el tiempo actual
}
unsigned long elapsedTime = millis() - startTime; // Calcula el tiempo transcurrido
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("Tiempo: ");
lcd.print(elapsedTime / 1000); // Muestra el tiempo en segundos
delay(1000); // Espera 1 segundo antes de actualizar
}
Solución de Problemas Comunes
Es común encontrar algunos problemas al trabajar con pantallas LCD y Arduino. Aquí hay algunas soluciones a problemas comunes:
La Pantalla No Muestra Nada
- Verifica que todas las conexiones estén correctas y firmes.
- Asegúrate de que la pantalla esté alimentada correctamente.
- Prueba ajustar el potenciómetro si tu pantalla tiene uno, ya que esto controla el contraste.
El Texto Aparece Borroso o Dificultoso de Leer
- Revisa las conexiones de alimentación.
- Ajusta el potenciómetro para mejorar el contraste.
- Confirma que estás utilizando el tipo de pantalla correcto en tu código.
El Texto Se Desplaza o No Se Muestra Correctamente
- Asegúrate de que has configurado correctamente el tamaño de la pantalla en
lcd.begin(). - Verifica que los pines estén conectados a los pines correctos en tu Arduino.
Conclusión
En este artículo hemos cubierto los aspectos fundamentales sobre cómo escribir en una pantalla LCD con Arduino. Desde la conexión de la pantalla hasta la programación básica y ejemplos prácticos, ahora tienes las herramientas necesarias para comenzar a crear tus propios proyectos. Las pantallas LCD son una forma excelente de interactuar con tus proyectos de Arduino y mostrar información de manera visual. ¡No dudes en experimentar y crear!
